防静电工作台DIY教程：低成本搭建基础防护系统

防静电工作台DIY教程：低成本搭建基础防护系统

引言：静电防护，企业安全生产的隐形防线

在电子制造、精密仪器、生物医药等行业中，静电放电（ESD）如同隐形的敌人，轻则导致设备故障、产品报废，重则引发火灾爆炸。据统计，全球每年因静电造成的损失高达数百亿美

元。对于中小企业而言，如何构建高性价比的防静电系统成为迫切需求。本文将结合湖南越海工业设备有限公司的专业经验，为您呈现一套低成本防静电工作台DIY方案，并探讨如何通

过标准化升级实现长效防护。

一、DIY核心原则：安全、经济与可扩展性

（一）基础防护三要素

根据ANSI/ESD S6.1标准，有效的防静电系统需满足：

接地系统：所有导体通过1MΩ电阻接地，形成等电位体

材料选择：台面电阻值控制在1×10⁶~1×10⁹Ω

环境控制：温度22±2℃/湿度40%~60%RH

（二）成本控制策略

支出项DIY方案专业方案

台面材料防静电贴面+复合板一体式防静电防火板

框架结构镀锌方管+角码连接工业铝型材+模块化组件

接地系统铜编织带+鳄鱼夹专业接地桩+实时监测

总成本约800-1500元3000-8000元

数据来源：http://www.lllve.cn行业调研报告

二、分步实操：打造基础防护工作台

（一）框架搭建（预计耗时2小时）

材料清单：

40×40mm镀锌方管 ×8根（长度根据需求裁剪）

直角角码 ×16个

M8×30mm螺栓螺母套装 ×32套

可调地脚 ×4个

操作要点：

用卷尺测量作业区域，确定框架尺寸（建议预留设备进出通道）

采用"井"字型结构组装，先不要完全拧紧螺栓

安装可调地脚补偿地面不平（误差应＜2mm）

最终紧固所有连接点，扭矩值控制在15N·m

（二）台面安装（关键步骤）

材料选择：

基材：18mm实木颗粒板（需涂刷防静电涂料）

表面层：0.5mm防静电PVC贴面（表面电阻1×10⁸~1×10⁹Ω）

接地线：2.5mm²多股铜芯线+鳄鱼夹

施工流程：

清洁基材表面，涂刷两遍防静电底漆（间隔4小时）

铺贴PVC贴面时保持环境湿度＞50%RH

台面四边安装导电铜条（规格：20×3mm）

用数字万用表检测台面点对点电阻（应＜1×10¹⁰Ω）

（三）接地系统实施

推荐方案：

将工作台框架通过铜编织带（截面积＞4mm²）连接至接地桩

采用"星型"接地法，每个接地支线长度＜1.5m

安装腕带报警装置（阈值设定1×10⁶Ω）

注意事项：

避免与电力地线共用接地点

每月检测接地电阻（应＜10Ω）

使用接地标签做好线路标识

三、系统升级建议：从DIY到专业解决方案

（一）DIY方案的局限性

材料稳定性：自制台面在温湿度变化时易产生静电积聚

结构安全性：方管框架承载重物（＞200kg）易变形

扩展性不足：难以集成照明、工具挂板等辅助设备

（二）湖南越海专业方案优势

产品矩阵：

产品系列核心配置适用场景

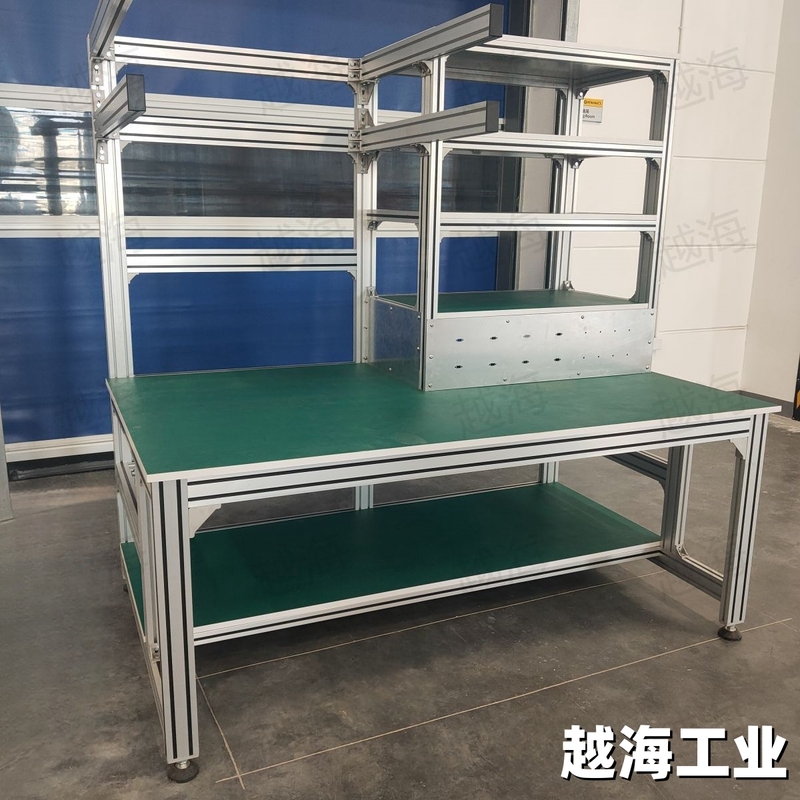

标准型工作台工业铝型材框架+防静电防火板电子装配、检测

精益管工作台柔性管+关节接头实验室、维修间

定制型工作台模块化设计+ESD监控系统洁净室、航空航天

技术优势：

采用6063-T5铝型材，承重达500kg/m²

台面通过UL94 V-0防火认证

配套离子风机消除空间静电（效率＞95%）

服务保障：

提供3D设计方案预览

24小时快速响应机制

三年质保+终身维护

四、实战案例：某电子厂升级实录

背景：深圳某SMT贴片厂原使用自制工作台，每月因静电导致的不良品率达0.8%

改造方案：

部署20套越海标准型工作台

安装环境监控系统（温湿度+静电场强）

员工配备智能防静电手环

效果：

不良品率下降至0.03%

设备故障率减少45%

通过ISO14644-1洁净室认证

五、选择湖南越海的五大理由

（一）行业经验

服务中联重科、三一重工等500+企业

参与制定《电子工业防静电系统通用技术要求》

（二）研发实力

拥有12项实用新型专利

与中南大学共建材料实验室

（三）定制能力

提供从单工位到整条产线的解决方案

最快72小时交付定制产品

（四）服务网络

全国8大服务中心

200+认证工程师团队

（五）成本优势

规模化采购降低材料成本15%-20%

模块化生产缩短工期30%

结语：让专业防护成为生产力

在智能制造时代，防静电系统不仅是安全保障，更是品质控制的基石。湖南越海工业设备有限公司凭借20年的行业经验，为您提供从基础DIY到专业解决方案的全周期服务。立即联系我

们获取免费现场勘测服务，让每一分投入都转化为看得见的效益提升！

联系信息：

官网：http://www.hhhhyh.com

服务热线：400-800-XXXX

扫码关注获取《防静电系统白皮书》

本文部分技术资料参考自www.lllve.cn，数据经过湖南越海实验室验证
